使用ROS在两个局域网之间建立透明VPN
万华数据

  公司分处两地办公,两处都有一个局域网,分别都可以通过电信的宽带连接Internet。现在希望两个局域网通过公网建立VPN互联互通,各终端之间实现完全透明的访问。局域网B中的IIS服务器应能记录来访内网的真实IP地址。

要求:

  1. 两地局域网都能上外网;
  2. 两个局域网之间能相互访问;
  3. 访问对方服务时必须保持真实的IP地址。

方案:

以MikroTik ROS 6.19为例,
  1. 在ROS路由器上做NAT规则,使得内网能上外网;
  2. 两个路由器一个架设为PPPoE 服务器,一个架设为PPPoE客户端,用VPN实现外网连接;
  3. 建立路由规则,访问对方内网;
  4. 在访问对方内网时建立NAT排除规则。

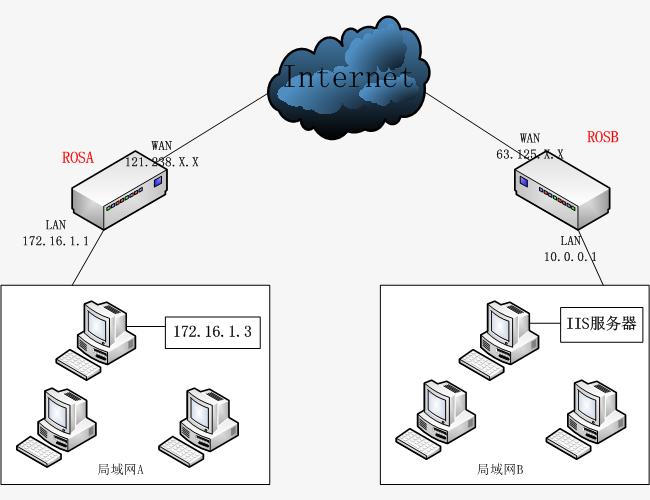

环境:

局域网A
  路由器外网地址:121.238.x.x(电信随机分配地址)
  路由器内网地址:172.16.1.1

局域网B
  路由器外网地址:63.125.x.x(电信随机分配地址)
  路由器内网地址:10.0.0.1

一、 局域网访问外网

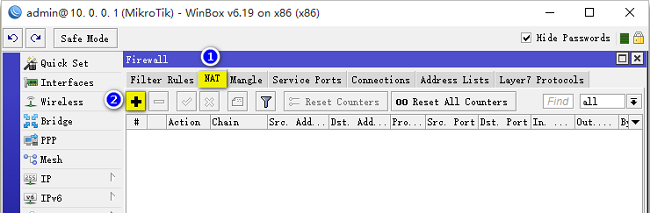

  用WinBox登陆路由器,在IP→Firewall→NAT 中增加一条规则,使得内网能上外网,两个路由器都这样设值。

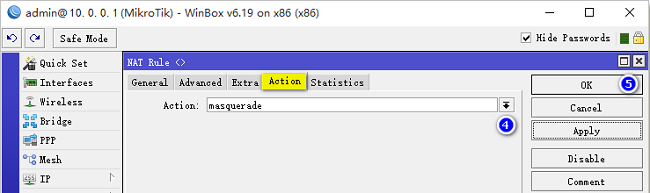

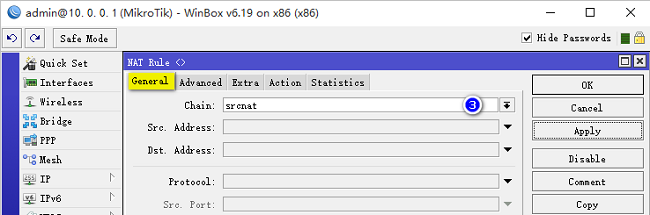

  General->Chain设置为srcnat,Action设置为masquerade,这条NAT规则添加后,就能访问外网了。

二、 路由器B接入路由器A

  1. 路由器A架设PPPoE服务器

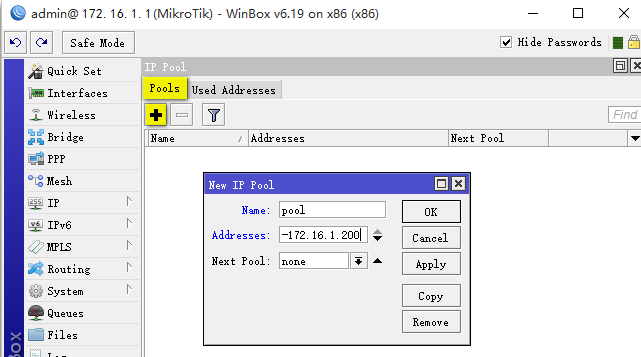

  1)  创建地址池
  用Winbox登陆路由器A,在IP→Pool中添加地址池,供外部PPPoE接入时分配IP

    Name:  pool       (随意取)
    Address: 172.16.1.150-172.16.1.200  (按实际情况分配)

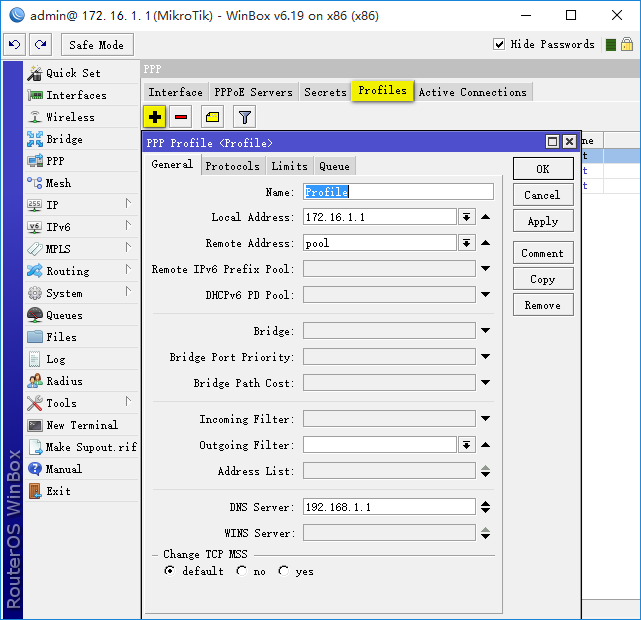

  2) 创建用户权限

    Name:   Profile   (随意取)
    Local Address: 172.168.1.1  (本地内网地址)
    Remote Adress: pool    (之前创建的地址池)
    DNS Server:  可以按实际的设置,如果没有DNS Server,不必设置

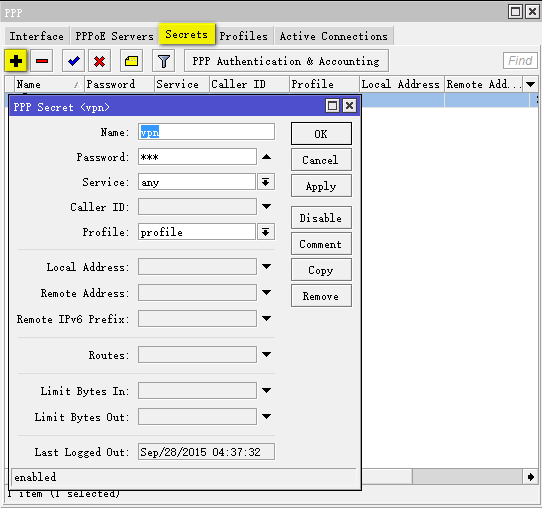

  3) 创建用户

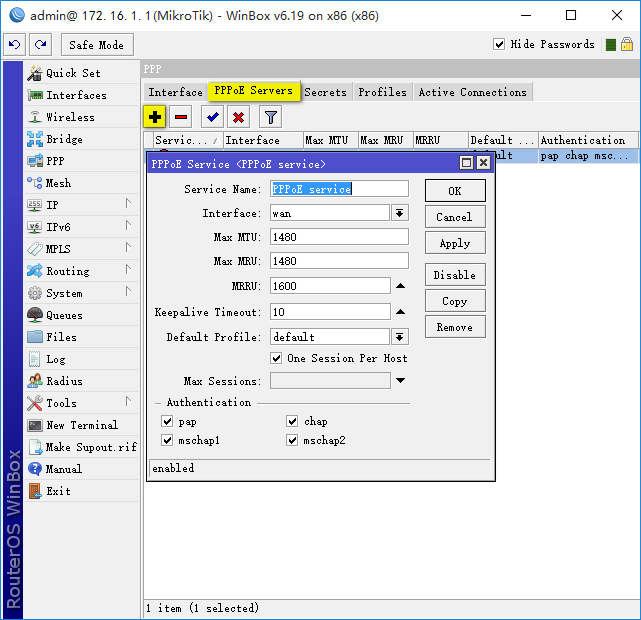

  4) 创建 PPPoE Server

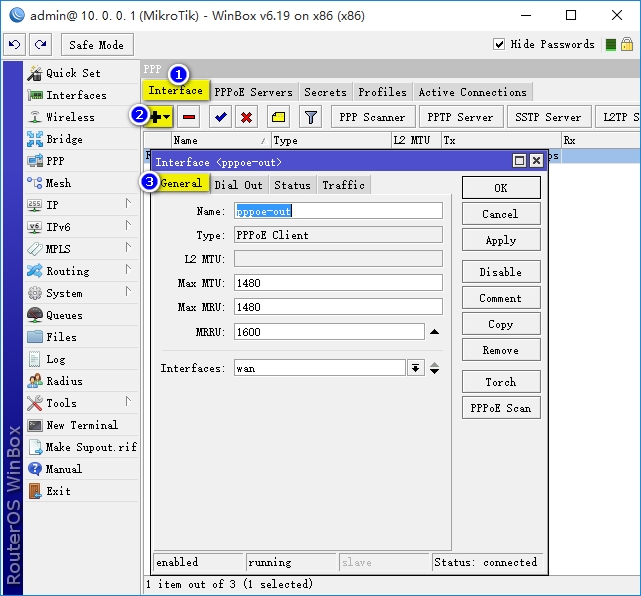

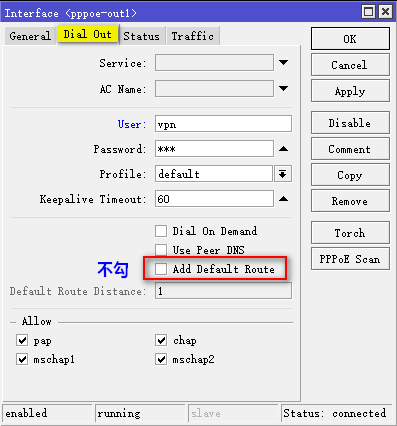

  2. 路由器B架设PPPoE Client

  用WinBox登陆路由器B,进入PPP

  至此完成路由器B到路由器A的PPPoE连接,在路由器A的 IP→PPP→Active Connections 中可以查看连接情况。

三、 两个内网相互访问

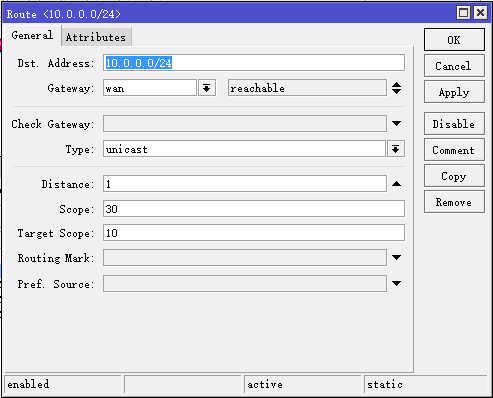

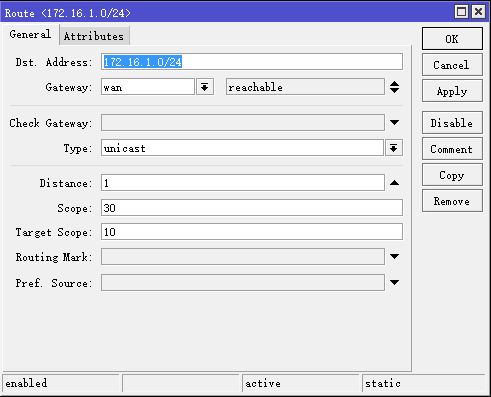

  建立访问对方内网的路由规则:进入IP→Routes,新建路由
  路由器A,Gateway选wan或者lan

  路由器B,Gateway选wan或者lan

  设置完成后,从局域网A中的172.16.1.3的机器上访问局域网B中的IIS服务器,可以查看到其“Remote_Addr”为局域网A的路由器地址“172.16.1.1”,而不是访问机器的真实内网地址。如果需要查看到访问机器的真实地址,还需要做第四步的设置。

四、 内网以真实地址相互访问

  为了上外网,一开始我们就做了全局的NAT,现在要排除访问内网时NAT
  进入路由器,IP→Firewall→NAT→之前已设的全局规则

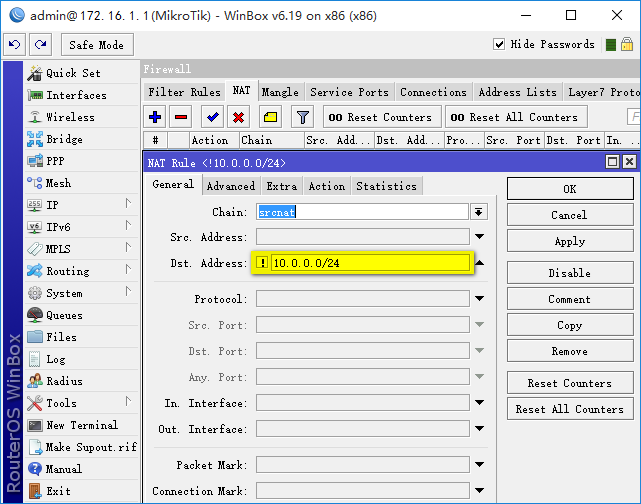

  路由器A,叹号!表示排除

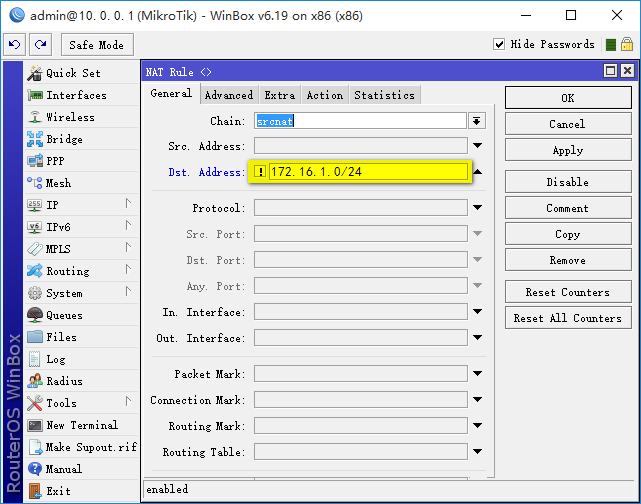

  路由器B

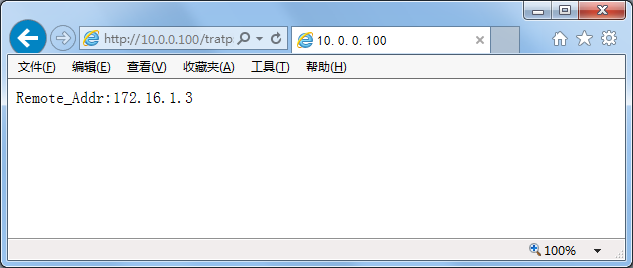

  以上都设置完成后,在从172.16.1.13的机器访问局域网B的IIS服务器,已经可以查看到访问机器的真实地址了。

  至此,设置全部完成。
