一、SolidWorks PDM简介

　　SolidWorks PDM作为当前行业知名的PDM软件产品，功能强大且易学易用，受到了大量用户的欢迎。SolidWorks PDM有一个独特优势，该产品是世界上唯一一个与Windows资源管理器无缝集成的PDM软件。这样做所带来的好处自然就是非常简单，因为Windows操作系统现在对于绝大多数电脑用户来说基本都能轻松使用，更不用说是拥有办公自动化技能的企业人员。所以SolidWorks PDM对于企业人员来说是一个简单易用的管理工具，使用灵活方便，与2D/3D CAD紧密集成，能够兼容大量的的通用数据格式，比如AutoCAD，Microsoft Office以及其他所有Windows的文件格式。

　　SolidWorks提供了丰富的PDM产品线，满足不同用户需求，自下而上包括：个人文件管理（SolidWorks Explorer）；工作组数据管理（SolidWorks Workgroup PDM）；企业数据管理（SolidWorks Enterprise PDM）以及全局产品生命周期管理（ENOVIA PLM）。这套产品线能够满足从微型企业到跨国企业的不同使用需求，尤其是针对国内大量的中小企业来说，SolidWorks提供了更多的选择。

二、界面介绍

　　安装SolidWorks PDM之前需要先安装SQL Server数据库。安装好PDM服务器后，会自动弹出配置存档服务器的界面，按照步骤一步步设置新根文件夹、登录用户名及密码等，配置完成后就可以开始使用了。

　　在管理中，右键点击服务器，可以生成新库。

　　在视图设置中，可以选择想要连接的存档服务器和库。开始运行时，会自动搜索显示局域网内可用的服务器。

　　点击添加可以手工添加存档服务器。默认的端口为3030，同时PDM还使用到了TCP和UDP的端口，要注意在防火墙中放开。

　　选择完存档服务器后，点击下一步，提示选择该服务器上可以附加的库。

　　双击登录图标后，弹出登录界面，输入用户名和密码后，点击登录按钮就可以登录到PDM了。

　　登录后，可以看到PDM完全是和资源管理器集成在一起，右键选择“检出”或者双点击就可以直接打开下载到本地，使用体验就和在本地的文件夹中完全一样。

三、加密方案

　　由于SolidWorks PDM和资源管理器无缝集成，检出文件通过集成在Windows资源管理器中的Shell扩展模块完成。检出过程与SVN类似， 先在本地生成一个Con开头的临时文件，然后从PDM服务器获取文件的内容数据写入这个文件，最后将这个临时文件重命名为实际的文件名。

　　根据以上分析，我们对客户端和服务器端分别进行加密策略部署。

客户端：

Shell中设置敏感文件

　　进入到集控服务管理器，点击“文件”→“编辑用户策略”→“网络应用进程”。选中Shell项，点击右下角的“更多”选项。

　　在“以下文件为敏感类型文件，涉密环境中无条件加密”一项添加*\con???.tmp和*\con????.tmp，让以con开头的文件落地加密。

设置可信安全区域

　　SolidWorks PDM默认的服务器端口是3030，应该把这个端口添加到可信安全区域确保可以涉密状态PDM可以正常通信。同时，这个连接是个涉密的连接，设置时应该勾选“连接涉密”。

　　同时由于SolidWorks PDM底层由SQL Server数据库提供支持数据库，所以还需要设置SQL Server 1433端口的涉密连接。

　　进入集控服务管理器，双击加密用户，点击“高级”按钮。

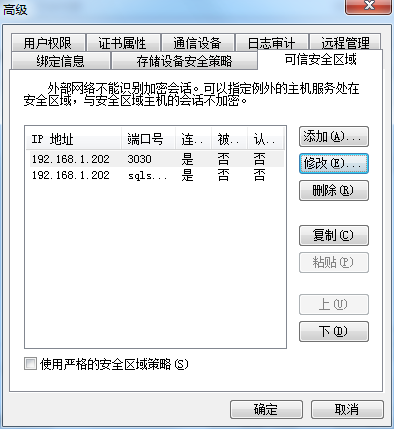

　　在可信安全区域中点击“添加”按钮，输入PDM服务器的IP地址以及端口号3030，勾选“涉密连接”选项后，点击“确定”按钮。

　　同样的方法，再将SQL Server添加到可信安全区域。

　　添加好后，SolidWorks PDM客户端的加密部署就完成了。

　　在PDM文件库中，将文件检出到本地后，实际上就已经被加密了，文件库界面扩展名视图是自定义视图，不会显示加密文件的图标，可以通过查看文件属性中的”secWall”属性页确认文件的加密状态。

服务器端：

设置端口加密

　　PDM服务器上数据都在SQL Server数据库中存储，为了避免用户通过没有安装加密的机器访问PDM获取机密数据，我们还需要在服务器端设置端口加密。

　　在服务器上安装加密客户端，为服务器开设一个独立的加密用户server，在server用户高级设置的远程管理中添加涉密端口。

　　设置端口加密后，没有登录到secWall加密系统的用户不能访问PDM服务器。

　　至此，通过SolidWorks PDM通过客户机和服务器的策略组合，实现了对整个PDM系统加密的目的。PDM数据只能在涉密范围内流通，非涉密客户端无法访问PDM，从PDM系统中获取的数据都将保持加密状态。
